안녕하십니까. 공대오빠입니다.

이번에는 LCD 컨트롤러입니다.

기존에 있던 모니터가 TOPSYNC의 FirtsClass? 1Class? 입니다.

그런데 HDMI포트를 지원하지 않아 Google ChromeCast를 쓸 수 없었습니다.

그래서 모니터를 업그레이드 시키기로 결정합니다!

우선 제 모니터를 뜯어보면 안에 LCD 패널의 이름이 있습니다.

제꺼는 19인치입니다.

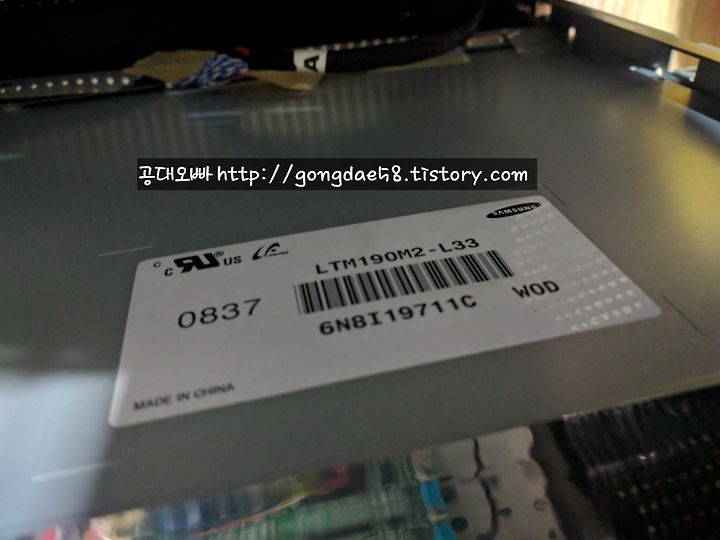

이름이 LTM190M2-L33이라고 적혀있죠? 삼성 패널이네요.

이렇게 모니터 브랜드가 다르다고해서 안에 패널도 다 다른 것이 아닙니다.

다음으로 컨트롤러를 구매하기위해 Ebay에서 검색을 했습니다.

보통 이런 것들은 국내에서 잘 팔지 않습니다. 팔더라도 값이 많이 비싸지요.

그래서 이베이나 알리, 아마존 같은 해외직구를 추천합니다.

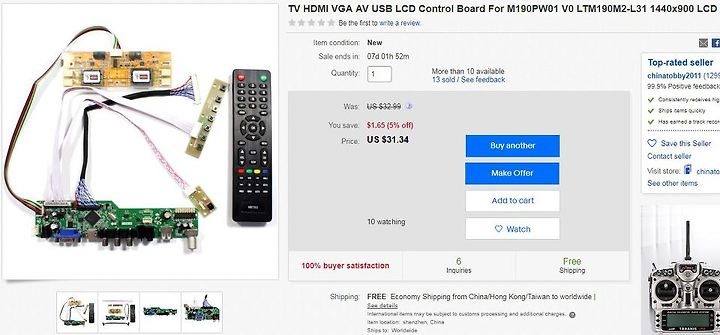

이베이에서 LTM190M2라고 검색하니 적합한 컨트롤러를 찾을 수 있었습니다.

상품이 다양한데 저는  RF안테나 입력이 있는 것으로 찾았습니다. 그러면 TV(국내 주파수와 호환여부 확인)도 볼 수 있습니다.

가격도 3만원 중반으로 TV하나 사는 것 보다는 괜찮은 거 같습니다.

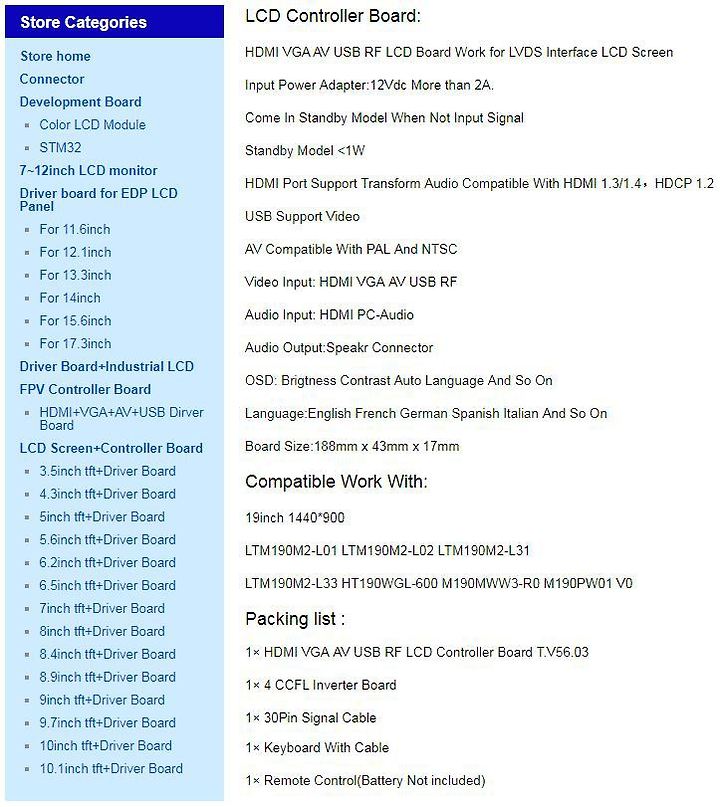

구성품과 스펙 정보입니다. 이 제품은 12V어뎁터가 따로 필요한데 기존에 있던 모니터 어답터가 딱 맞았습니다.

그리고 이 제품의 좋은 점이 리모컨도 사용할 수 있다는 점입니다.

LCD모니터의 구성요소의 각 기능은 http://cafe.daum.net/_c21_/bbs_search_read?grpid=LvkM&fldid=1CYi&datanum=83&docid=LvkM1CYi8320100316101633 여기로 가보시면 잘 설명이 되어있는 것 같습니다.

약 일주일 정도 걸려서 도착했습니다. 생각보다 빠르더라구요.

보통 해외직구하면 보름 넘게 걸렸던 거 같은데.

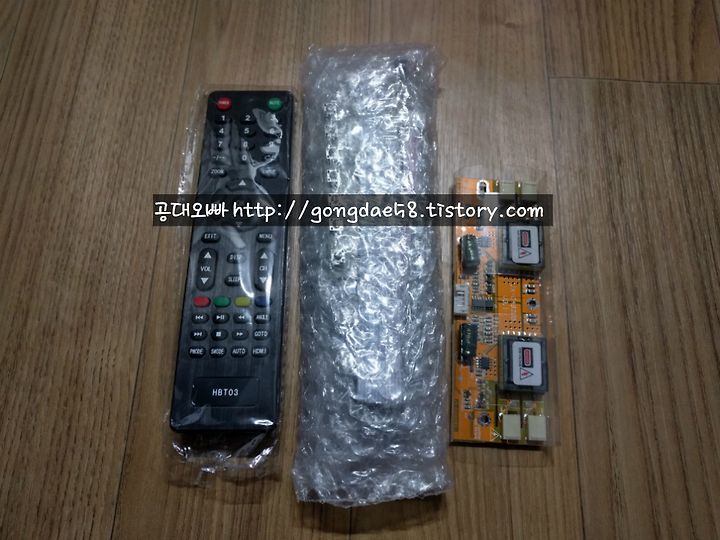

구성품입니다.

리모컨 있구요.

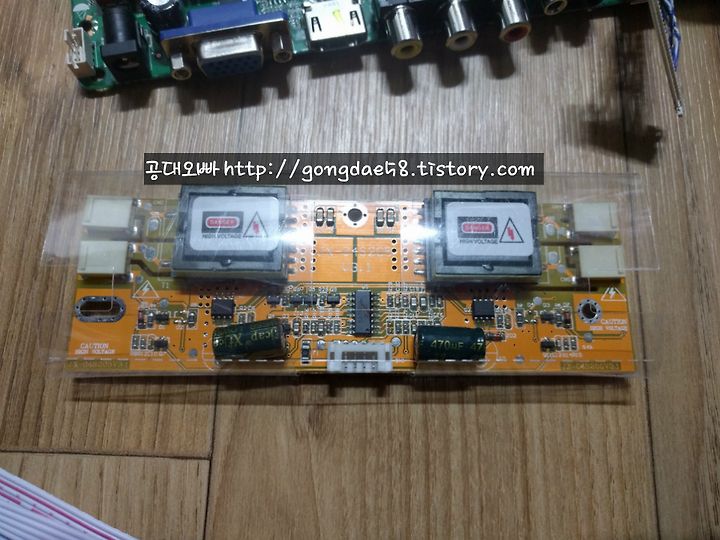

얘가 Inverter Board입니다. LCD 백라이트에 전원 공급해주는 역할을 합니다.

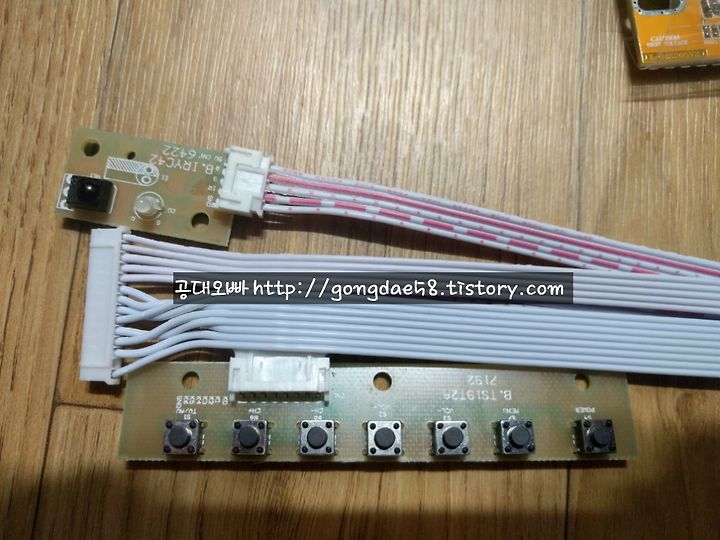

적외선 수신기와 OSD조작 버튼입니다. 리모컨이 적외선 발신기입니다.

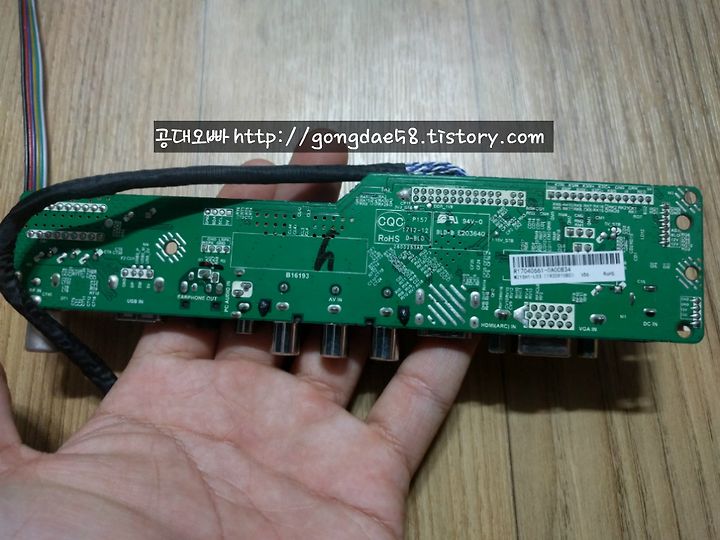

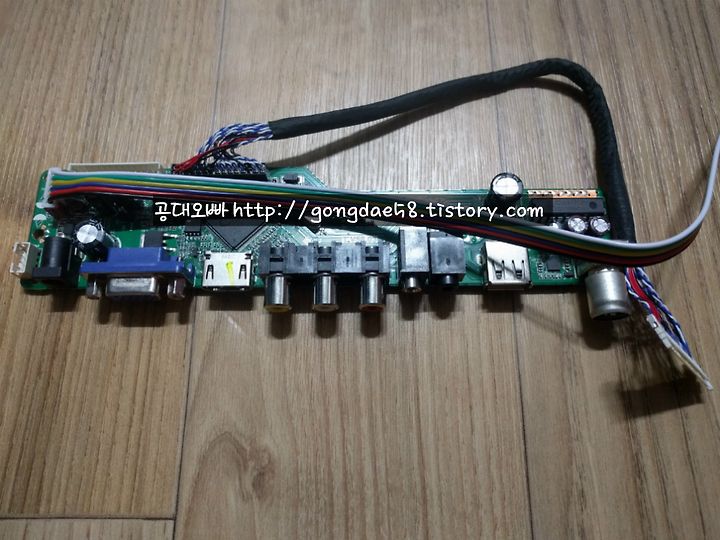

LCD Control Board(T.V56.03)입니다. AD Board라고도 합니다.

들어오는 영상의 신호를 LCD모니터에 맞게 신호를 바꿔 보내주는 역할을 합니다.

이 제품의 경우 왼쪽부터 전원/VGA/HDMI/Video/오디오 IN/오디오 OUT/USB/RF 입니다.

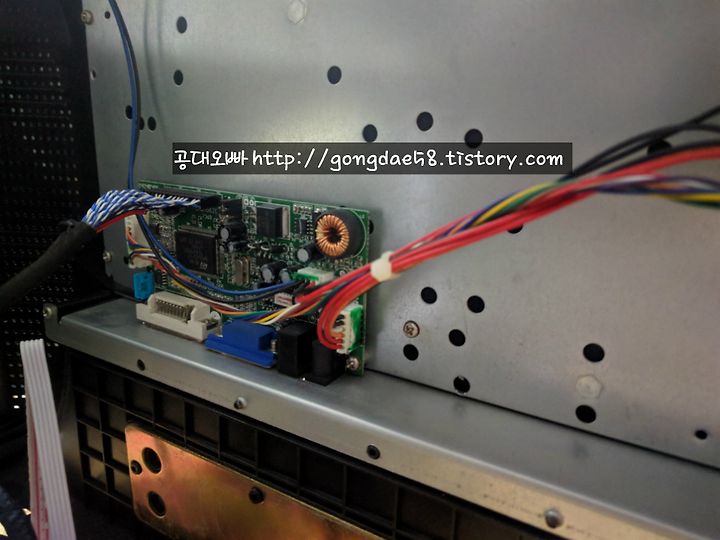

얘가 기존에 있던 LCD Control Board입니다. 딱 봐도 별 기능도 없어보이죠?

새로 구매한 것이 훨씬 좋아보입니다.

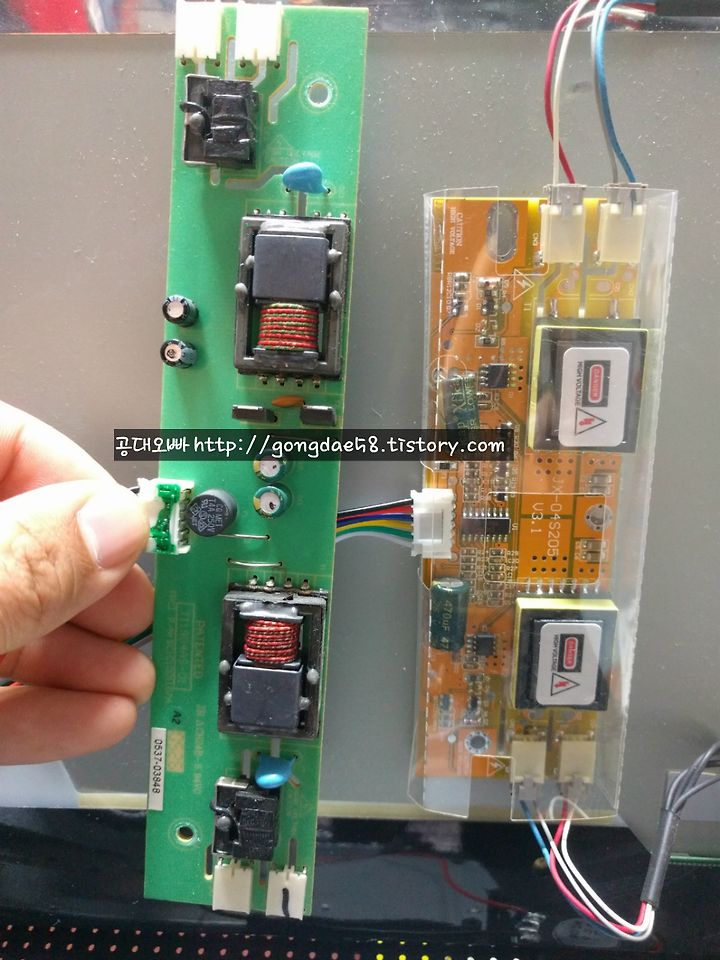

기존의 Inverter Board와 비교해봤습니다.

같은 기능을 하겠지만 너무나도 달라보입니다.

기존에 있던 것은 뭔가 많이 부실해보입니다.

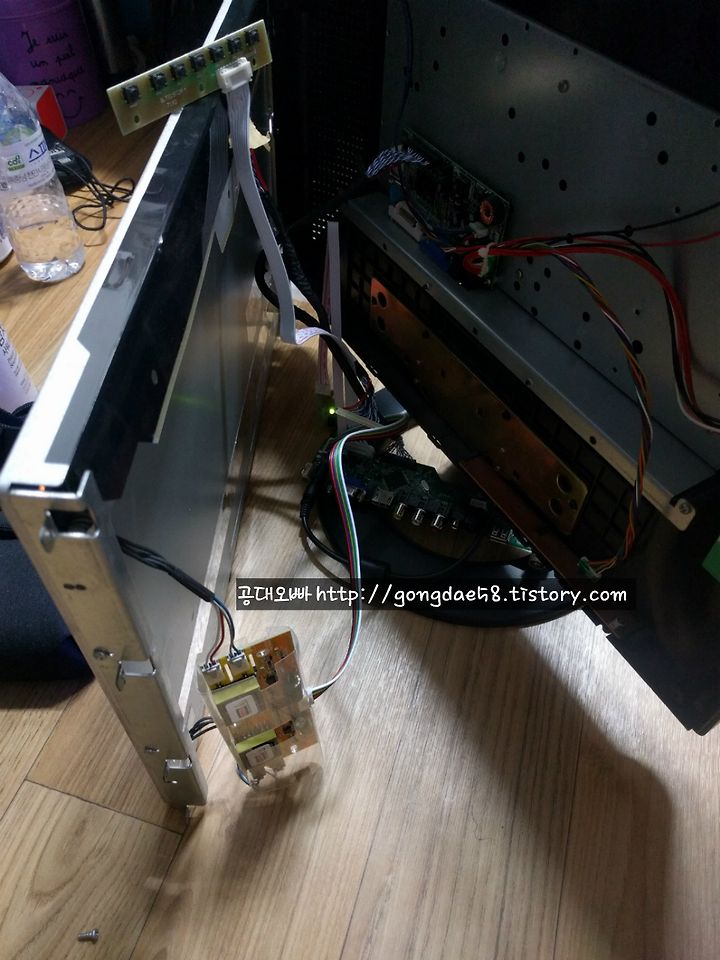

잘 작동하는지 테스트해보기 위해 대충 연결하고 확인!

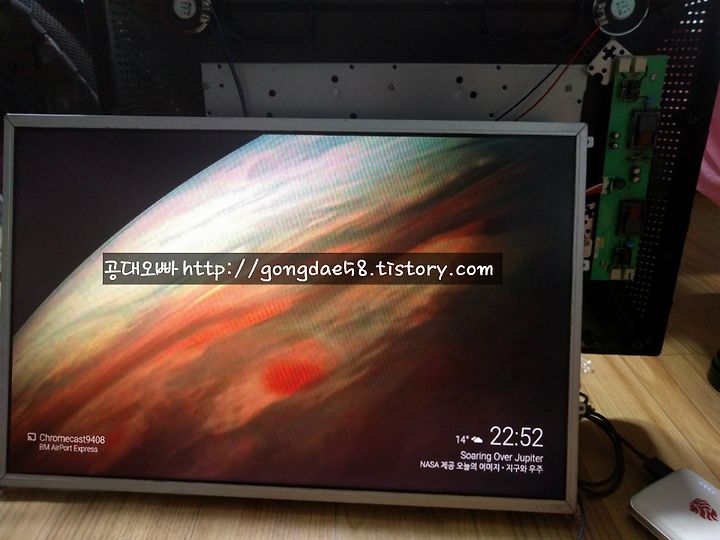

네! 크롬캐스트가 잘 작동합니다.

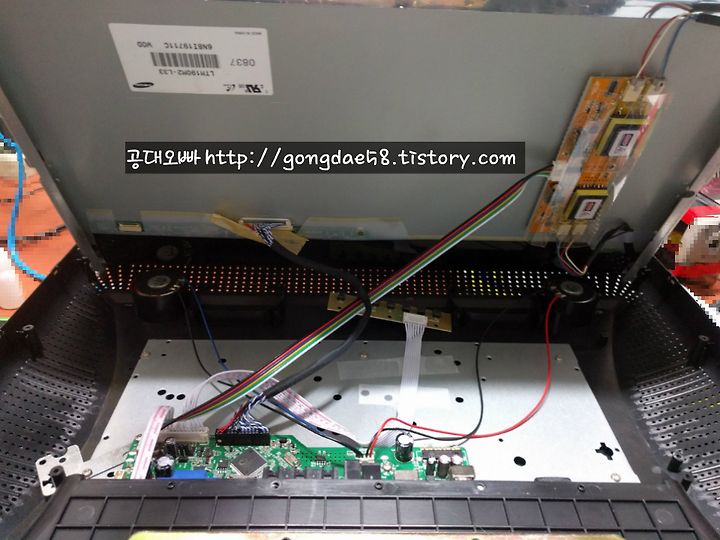

확인했으니 선들과 보드의 위치를 잘 정리해봅니다.

기존의 보드와 나사 고정하는 곳의 위치가 많이 달라서 어떻게 고정할지 한 참 고민했습니다. 그래서 그냥 본드로 붙였습니다.

나중에 3M양면테이프 사와서 그거로 고정해야겠습니다.

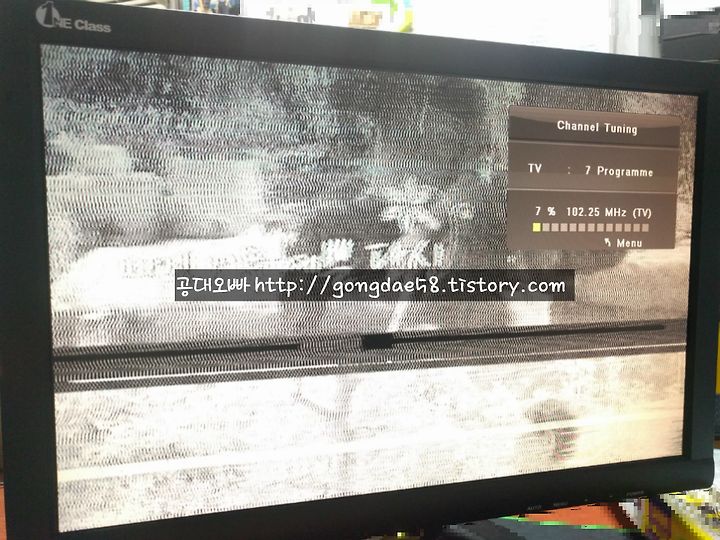

TV도 잘 작동합니다. 한국이랑은 달라서 그런지 채널 순서가 다르더군요. 뭐 잘 나오기만 하면 됐지요.

총평하자면 너무 만족합니다!

TV, HDMI, USB 모두 쓸 수 있다는 것이 좋습니다. 비록 구식 모니터라 화질은 많이 안좋지만 그냥 볼만합니다.

선 연결도 어렵지 않아서 쉽게 해볼 수 있을 것입니다.

집에 버리는 모니터가 있다면 한 번 적용해보셔도 좋을 것 같습니다.
